Giới thiệu về biến tần VFC 3610 và 5610

EtherCAT, Modbus TCP, POWERLINK, CC-Link IE Field, EtherNet/IP, PROFINET, SERCOS III…
PROFIBUS DP, Modbus RTU, CANopen, CC-Link, DeviceNet…
Kết nối không dây: WLAN, Bluetooth.
Hỗ trợ hầu hết các chuẩn truyền thông công nghiệp: Fieldbus, Ethernet công nghiệp, mạng không dây công nghiệp.

Hỗ trợ cả động cơ không đồng bộ và động cơ nam châm vĩnh cửu.
Thích ứng với động cơ hiệu suất cao.
Tăng mô-men xoắn đầu ra lên đến 25% trong vùng suy giảm từ thông (áp dụng cho dòng VFC5615).
Độ ổn định tốc độ tốt hơn.

Thông số kỹ thuật – Bộ biến tần VFC 3615 & 5615

1 pha 200 V
- Công suất định mức: 0.4…2.2 kW
- Điện áp lưới: 200…240 V ±10 %
- Tần số nguồn: 50/60 Hz ±5 %
3 pha 380 V
- Công suất định mức:
  - VFC3615: 0.4…30 kW
  - VFC5615: 0.4…400 kW
- Điện áp lưới: -15 % đến +10 % (380…480 V)
- Tần số nguồn: 50/60 Hz ±5 %

Tần số ngõ ra: ..400 Hz
Công nghệ điều khiển: V/f, V/f + SVC, FOC
Loại động cơ hỗ trợ:
- VFC3615: Động cơ không đồng bộ
- VFC5615: Động cơ không đồng bộ và động cơ nam châm vĩnh cửu

Khả năng chịu quá tải:
- Tải nặng: 150% trong 60s
- Tải thường: 120% trong 60s
Cuộn kháng DC tích hợp: từ ≥132 kW (chỉ trên VFC5615)
Độ phân giải tần số sóng mang:
- 4…30 kW: 1…15 kHz
- ≥37 kW: ..12 kHz
Dải điều chỉnh tốc độ:
- VFC3615: 1:50
- VFC5615: 1:200
Mô-men khởi động:
- 3 Hz: 150%
- 5 Hz: 200%
- 5 Hz: 100%
Điều khiển PID: Có
Bảng điều khiển: LED tháo rời tiêu chuẩn, LCD tháo rời tùy chọn

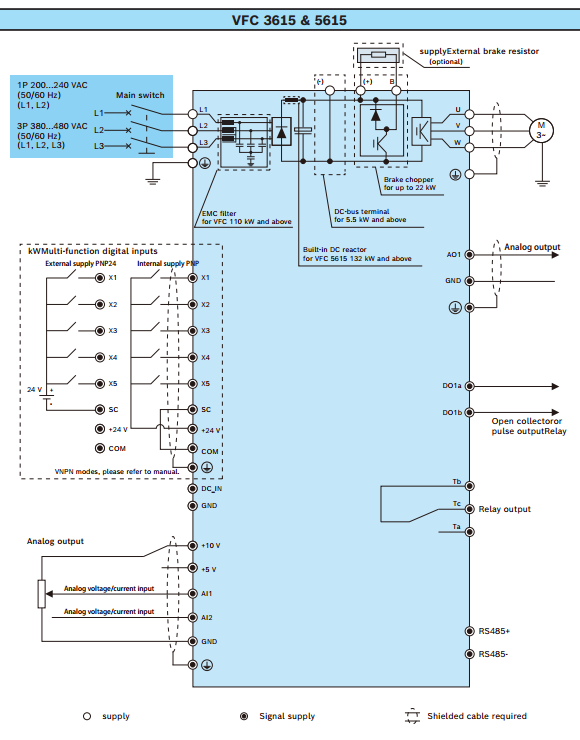

Ngõ vào analog
- +10 V, +5 V
- AI1: 0(2)…10 V / 0(4)…20 mA
- AI2: 0(2)…10 V / 0(4)…20 mA
Ngõ ra analog
- AO1: 0(2)…10 V / 0(4)…20 mA
Ngõ vào số
- ..DI4: PNP/NPN, 24 VDC, 8 mA / 12 VDC, 4 mA
- DI5 (ngõ vào xung): PNP/NPN, 24 VDC, tối đa 50 kHz
Ngõ ra số
- DO1: Collector hở, kéo lên/kéo xuống, 30 VDC, 50 mA
- Ngõ ra xung: tối đa 32 kHz
Ngõ ra relay
- RO1 (Ta, Tb, Tc): 250 VAC, 3 A / 30 VDC, 3 A
Giao tiếp truyền thông: Modbus RTU

I/O Card 1: 4DI, 1AI, 1AO, 1 OC, 1 relay out
I/O Card 2 (Relay Card): 4 relay out (250 VAC, 3 A / 30 VDC, 3 A)
I/O Card 3: 5DI, 2AI, 1AO, 2 OC, 1 cảm biến nhiệt (TSI)
Card truyền thông:
- Fieldbus: Profibus DP, CANopen
- Multi Ethernet: EtherCAT, PROFINET, Ethernet/IP, SERCOS III, Modbus TCP
Card encoder: ABZ incremental encoder, Resolver card

Nhiệt độ môi trường:
- -10…40 °C: hoạt động bình thường
- ..50 °C: giảm tải 1.5 %/°C
Độ ẩm: ≤ 90 %
Độ cao:
- ≤ 1000 m: hoạt động bình thường
- ..4000 m: giảm tải 1 %/100 m
Cấp bảo vệ: IP20
Chứng nhận: CE, EAC và tất cả các chứng nhận khác
